如何用MD-711M電纜故障測試儀脈沖法測全長？
MD-711M電纜故障測試儀測全長操作步驟如下：開機(上電復位)-復位(主菜單)-鍵1(工作選擇菜單)-鍵1（脈沖菜單）-鍵1（測全長），然后根據屏幕顯示接線圖接線，如下圖所示：

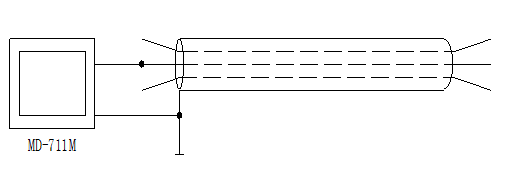

低壓脈沖測試接線圖
使用脈沖法測試時，按圖連接后，根據所測電纜類型，選擇合適傳輸速度和脈寬，調節輸入振幅電位器到1/3位置，按采樣鍵即可。
低壓脈沖測全長波形（終端開路）
根據顯示波形大小，調節幅度電位器，重新采樣。當0.2μs脈寬輸入振幅最大還無反射波時，選用2μs脈沖測試。為了便于比較可分別接故障相與電纜的好相作兩次采樣，如前圖五所示。按 ? ? 鍵可選單波形或雙波形顯示，用1/2鍵改變操作區，選擇當前波形1或2。完成采樣后，移動光標定起點，再移動光標到波形反射點，此時屏幕所顯示的長度就是電纜全長值。對于短電纜最好將終端短路測全長，終端反射為反向脈沖。
定光標時，對終端開路電纜以發射負脈沖下降沿與基線交點為準定光標起點，以反射負脈沖下降沿與基線交點定光標終點。
