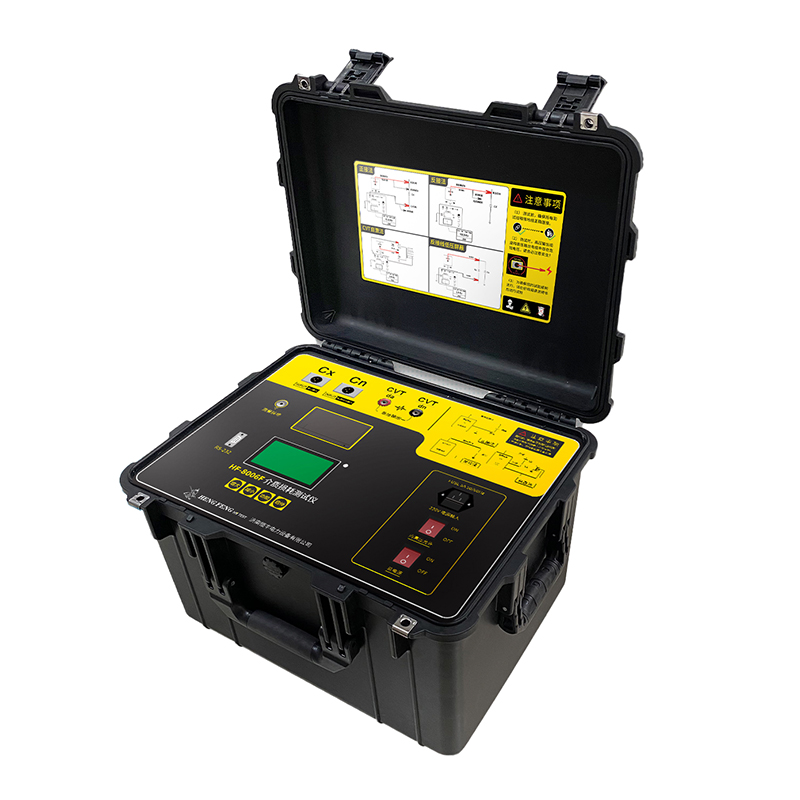

HF-8006F 變比+極性判斷+相位差

HF自動抗干擾精密介質損耗測量儀用于現場抗干擾介損測量，或試驗室精密介損測量。

儀器為一體化結構，內置介損電橋、變頻電源、試驗變壓器和標準電容器等。

采用變頻抗干擾和傅立葉變換數字濾波技術，全自動智能化測量，強干擾下測量數據非常穩定。

測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。

功能

1）CVT變比：用于CVT中間變壓器變比測試

2）極性判斷+相位差：測試CVT中間變壓器變比值時，智能判斷極性并計算相位差

3）反接線低壓屏蔽：CVT最上節電容母線接地不能解開時準確測量介損值和電容量。

4）CVT一鍵測試：一次性接線可以同時測試出c1，c2的介損值和電容量，自動補償母線接地和標準電容器的分壓影響，無須換線和外接配件

5）正接法：用于測試套管、三端電容的介損值和電容量

6）反接法：用于測試變壓器繞組的介損值和電容量

7）PC遠程操作：可以連接電腦進行遠程操作*可集成到綜合高壓試驗車上

8）多組雙變頻/45~65Hz 整數定頻：采用傅立葉變換數字濾波技術，定頻1赫茲步進/多組雙變頻強干擾下測量數據非常穩定

9）外接拓展功能：可外接油杯做精密絕緣油介損試驗，可外接固體材料測量電極做精密絕緣材料介損試驗。具有外接標準電容器接口，自動跟蹤外接試驗電源頻率40Hz~70Hz，支持工頻電源和串聯諧振電源做大容量高電壓介損試驗。

技術參數

確度：Cx:±（讀數×1%+1pF）

tgδ:±（讀數×1%+0.00040）

抗干擾指標：變頻抗干擾，在200%干擾下仍能達到上述準確度

電容量范圍：內施高壓：3pF～60000pF/10kV60pF～1.2μF/0.5kV

外施高壓：3pF～1.5μF/10kV60pF～30μF/0.5kV

分辨率：最高0.001pF，4位有效數字

tgδ范圍：不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。

試驗電流范圍：10μA～5A

內施高壓：設定電壓范圍：0.5～10kV

最大輸出電流：200mA

升降壓方式：連續平滑調節

電壓精度：±(1.5%×讀數+10V)

電壓分辨率：1V

試驗頻率：45、50、55、60、65Hz單頻45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻

頻率精度：±0.01Hz

外施高壓：正接線時最大試驗電流5A/40-70Hz反接線時最大試驗電流10kV/1A/40-70Hz

CVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30A

CVT變比測量：變比范圍：10~99999

變比精度：±讀數*1%

相位范圍：0-359.99°

相位精度：±0.02°

測量時間：約30s，與測量方式有關

輸入電源：180V～270VAC，50Hz/60Hz±1%，市電或發電機供電

計算機接口：標準RS232接口

打印機：微型熱敏打印機

環境溫度：-10℃～50℃

相對濕度：<90%，不結露
