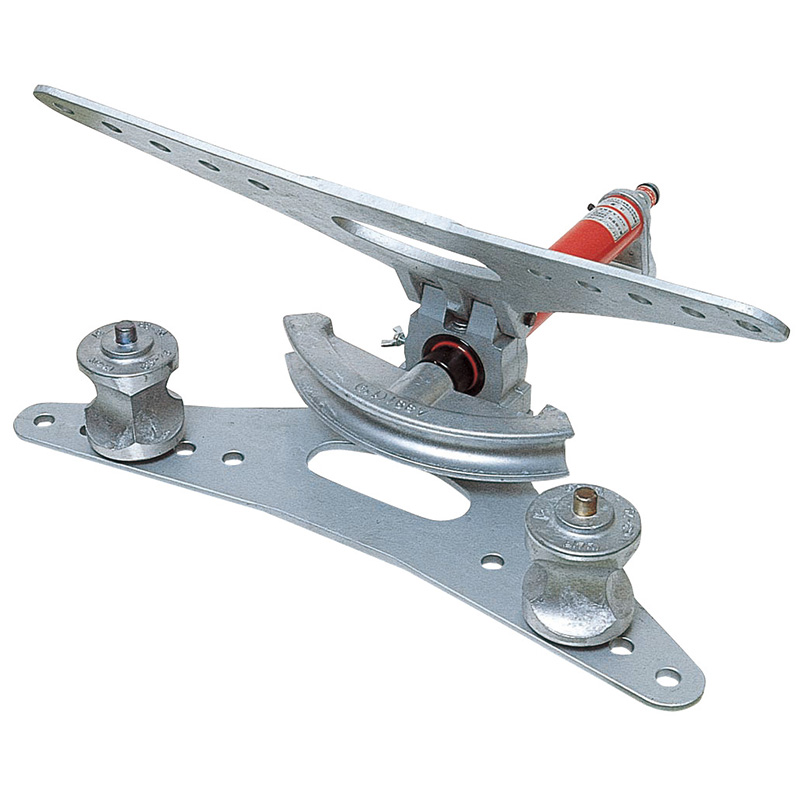

IZUMI PB-10N 液壓彎管機 折夸各種尺寸和各種厚度的鋼管
巨精商城商品編號：01.204.3002-點擊這里即可進入巨精商城
品牌：IZUMI
規格型號：PB-10N
日本IZUMI鋁合金液壓彎管機PB-10N性能特點：
1、鋁合金材質，重量輕，便于攜帶。
2、適用屋內電氣配線或水管配管工程使用。
3、可彎曲不同尺寸及厚度的鋼管，薄鋼管及瓦斯管。
4、彎曲平滑，不會造成皺痕操作方便。
5、管徑2'以下可以一次彎曲到90°。
6、配有高壓快速接頭，便于拆卸。
1、鋁合金材質，重量輕，便于攜帶。
2、適用屋內電氣配線或水管配管工程使用。
3、可彎曲不同尺寸及厚度的鋼管，薄鋼管及瓦斯管。
4、彎曲平滑，不會造成皺痕操作方便。
5、管徑2'以下可以一次彎曲到90°。
6、配有高壓快速接頭，便于拆卸。
| 技術數據? | |
| 行程 | 250mm |
| 動作油量 | 400CC |
| 出力 | 108KN |
| 尺寸 | 780(L)mm |
| 重量 | 15.0kg |
| 系統壓力 | 700bar |
| 配件 | 機座x1，油缸x1，轉軸x2，量角器x1 |
| 薄鋼管A模 | A15（5/8"）-A75（3"） |
| 厚鋼管B模 | B16（1/2"）-B104（4"） |
| 瓦斯管SGP模 | SGP15（1/2"）-SGP100（4"） |
彎管模具適用范圍：
| 薄鋼管（A）用彎管模 | ||||
| 彎管模號 | 管外徑 | 管內徑 | 厚度 | 彎曲 半徑 |
| A15(5/8") | 15.9 | 13.5 | 1.2 | 80 |
| A19(1") | 19.1 | 15.9 | 1.6 | 100 |
| A25(1/2") | 25.4 | 22.2 | 1.6 | 137 |
| A31(11/4") | 31.8 | 28.6 | 1.6 | 200 |
| A39(11/2") | 38.1 | 34.9 | 1.6 | 200 |
| A51(2") | 50.8 | 47.6 | 1.6 | 365 |
| A63(21/2") | 63.5 | 59.5 | 2 | 420 |
| A75(3") | 76.2 | 72.2 | 2 | 530 |
| 厚鋼管（B）用彎管模 | ||||
| 彎管模號 | 管外徑 | 管內徑 | 厚度 | 彎曲半徑 |
| B16(1/2") | 21.0 | 16.4 | 2.3 | 75 |
| B22(3/4") | 26.5 | 21.9 | 2.3 | 90 |
| B28(1") | 33.3 | 28.3 | 2.5 | 130 |
| B36(11/4") | 41.9 | 36.9 | 2.5 | 195 |
| B42(11/2") | 47.8 | 42.8 | 2.5 | 230 |
| B54(2") | 59.6 | 54.0 | 2.8 | 270 |
| B70(21/2") | 75.2 | 69.6 | 2.8 | 450 |
| B82(3") | 87.9 | 82.3 | 2.8 | 500 |
| B92(31/2") | 100.7 | 93.7 | 3.5 | 500 |
| B104(4") | 113.4 | 106.4 | 3.5 | 680 |
| 瓦斯管（SGP）用彎管模 | ||||
| 模具編號 | 管外徑 | 管內徑 | 厚度 | 彎曲半徑 |
| SGP-15(1/2") | 21.7 | 16.1 | 2.8 | 60 |
| SGP-20(3/4") | 27.2 | 21.6 | 2.8 | 80 |
| SGP-25(1") | 34 | 27.6 | 3.2 | 100 |
| SGP-32(11/4") | 42.7 | 35.7 | 3.5 | 130 |
| SGP-40(11/2") | 48.6 | 41.6 | 3.5 | 160 |
| SGP-50(2") | 60.5 | 52.9 | 3.8 | 220 |
| SGP-65(21/2") | 76.3 | 67.9 | 4.2 | 320 |
| SGP-80(3") | 89.1 | 80.7 | 4.2 | 425 |
| SGP-90(31/2") | 101.6 | 93.2 | 4.2 | 550 |
| SGP-100(4") | 114.3 | 105.3 | 4.5 | 600 |
