小電流接地故障探測技術

小電流接地系統特別是35KV及以下的小接地系統，由于其線路分支多，走向復雜，電壓等級較低，在設計施工中線路質量不易保證，運行中發生接地故障的幾率是很高的。 從地方電網歷年來的運行統計資料來看，在小電流接地系統的接地故障中，35KV電網占8.2%，10KV電網占91.8%。

如果線路出現故障，出現停運狀況，會給停電區域的生活、生產、商業設施均會受到嚴重影響，使人們的正常生活秩序不能進行。 單相接地是中壓配網系統中最常見的故障，發生接地后系統雖可繼續帶故障運行，由于非故障相對地電壓升高，若不及時處理可能會發展為非故障相絕緣破壞繼發相間短路的威脅。

因此，能在最短的時間內，以最簡單的方法、最安全的方式以及最明顯的效果找到故障點，修復線路，勢在必行。

在實際工作中有些接地故障比較明顯，例如線路通過樹枝接地。而這種故障通過巡線人員的巡查比較容易被發現。 但有些隱形故障是不容易被發現的：如絕緣子的絕緣下降等等。

絕緣子損壞造成線路接地，這種情況下不易被發現，只有借助一定的儀器設備幫助我們找到故障點。

小電流接地故障定位儀

架空線接地故障定位儀，適用于小電流接地系統架空線路,在線路發生接地故障后，可用本設備對接地點進行精確定位。本設備采用低頻交流模式，避免系統分布電容影響?？臻g磁場傳感器定位方式在線路正下方檢測特征信號，無須登桿掛接傳感器，具有操作簡單，使用方便的特點。

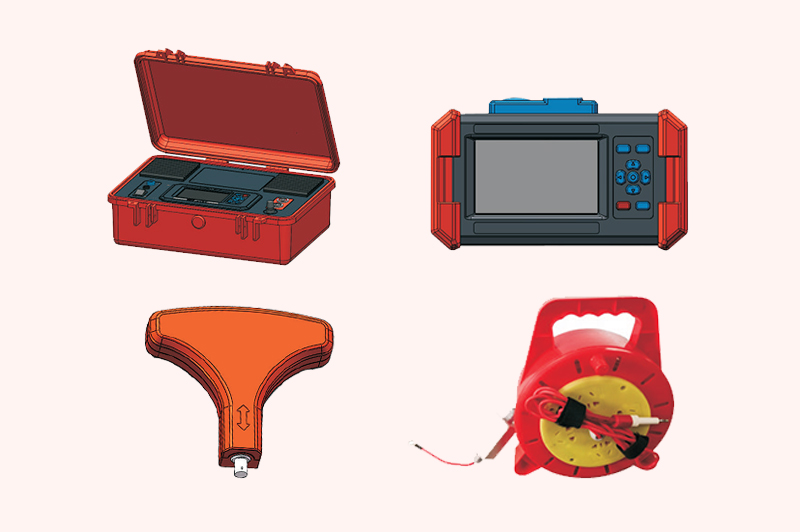

本設備是一套便攜設備，可進行多條線路的故障定位。整套設備由發射機、接收機、附件組成。發射機內置大容量鋰電池，方便使用和攜帶。

性能特點

• 用途: 220V-35kV架空線路小電流接地故障查找定位
• 適用于過渡電阻小于5k的故障，對高阻和閃絡故障不適用。
• 采用空間磁場傳感器檢測特征信號，無須登桿掛接傳感器。
• 發射機具有過流保護、過熱保護功能。
• 發射機內置大容量鋰離子電池組，攜帶方便。
• 接收機采用全數字化高靈敏度信號處理。
• 具有波形記錄功能，判據簡單。

技術指導

1、定位精度:空間磁場檢測方式<20米

2、發射機技術指標:

• 輸出頻率: 20Hz
• 電源:內置48V, 10Ah鋰電池組;
• 充電器:輸入AC100-240V，50/60Hz; 輸出54.6V/3A;
• 體積: 450x 240x270mm
• 重量: 12.5kg
• 最大輸出電壓:不小于AC600V
• 最大輸出功率:不小于80W
• 最大輸出電流:不小于300mA

3、接收機技術指標:

• 空間電流測量范圍: 0~300mA
• 測量精度: 10%
• 顯示方式: 800x480高亮彩色液晶，陽光下可視
• 電源:內置鋰離子電池組，標稱電壓3.7V, 6700mAh
• 充電器:輸入AC100-240V，50/60Hz; 輸出5V/2A
• 體積：226mmx120mmx55mm
• 重量: 0.9kg

4、使用條件:溫度-10°C至40°C，濕度5-90%RH，海拔<4500m.
